　　Thermistor随着温度变化会有不同电阻输出，Thermopile随着目标物的热辐射会改变小电压的输出，本文将使用紘康HY11P13量测讯号，可分为两部分，一为电阻量测，另一为小电压量测。

• 　　电阻量测：

　　此量测电阻共切换四次网路开关，在每次切换网路开关后，需丢弃两笔资料，并储存四笔资料再取平均作为一笔资料的输出。此量测方式为交替式电阻量测，第一次量测参考电阻RF_count(RF-RFZ)，第二次量测thermistor电阻RS_count(RS-RSZ)。

　　....公式(3)

　　将量测的RF_count与RS_count代入公式(3)，即可求出R，再以R查表换算为温度。

• 　　小电压量测：

　　此量测电阻共切换二次网路开关，在每次切换网路开关后，需丢弃两笔资料，并储存四笔资料再取平均作为一笔资料的输出。TPZ网路开关目的为量测整个系统接地后的ADC count，TP网路为量测讯号(包含系统接地讯号)，TP_count (TP-TPZ)，VR为校正的电压值，VR电压设定为 [目标温度相对应的电压] – [环境温度相对应的电压 ]。

　　....公式(4)

　　将TP_count × Gain=小电压输出，再去查表，并换算为温度。

　　六、技术规格

• 　　Operation voltage：2.4~3.6V
• 　　Sleep mode current：0.63uA
• 　　Operation mode current：0.5mA
• 　　Mode

　　　                     Calibration mode

　　　                     User mode

• 　　Measure range

　　　                     Environment Temperature:0~50℃

　　　                     Target Temperature:0~100℃

• 　　Calibration

　　　                     Environment Temperature:25℃

　　　                     Target Temperature:37℃

• 　　Resolution: 0.01℃

　　七、System ESD

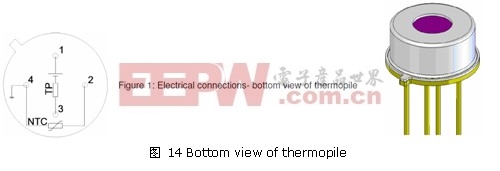

　　如下图，由于Thermopile Sensor设计特性，其NTC Negative通常连接到Sensor VSS，等同于连接到Sensor外壳，而该Sensor金属探头在设计开发时，需考虑其防护及抗干扰设计，避免影响到讯号测量时的稳定性。因此在设计该样机时，需将Sensor NTC Negative设计连接到系统晶片VSS上，以达受干扰时，可以藉由VSS直接将干扰消散，直接达到放电作用，当然这必须依赖PCB Layout布局注意事项。
