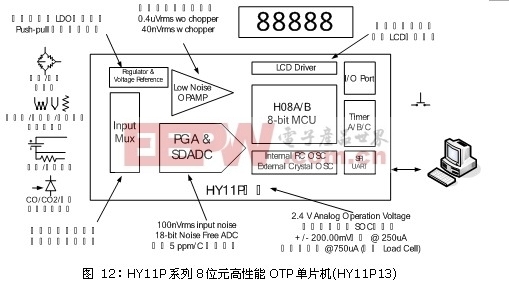

• 　　单片机简介

• 　　8位元加强型精简指令集,共有69个指令包含硬体乘法指令及查表指令
• 　　2.2V to 3.6V工作电压范围，-40℃~85℃工作温度范围
• 　　外部石英震荡器及内部高精度RC震荡器，多种CPU工作时脉切换选择，可让使用者达到最佳省电规划

　　　                     运行模式 300uA@2MHz

　　　                     待机模式 3uA@28KHz

　　　                     休眠模式 1uA

• 　　4KWord OTP (One Time Programmable) Type程式记忆体， 256Byte资料记忆体
• 　　Brownout and Watch dog Timer，可防止CPU进入死机模式
• 　　18-bit 全差动输入ΣΔADC类比数位转换器

　　　                     内置 PGA (Programmable Gain Amplifier) 及可有1/4 ,1/2, 1. …..128倍10种输入信号放大倍率选择

　　　                     内置输入零点调整, 可针对不同应用增加其量测范围

　　　                     内置高阻抗输入缓冲器(32以上输入倍率不适用)

　　　                     内置绝对温度感测器

• 　　超低输入杂讯(<1uVpp)运算放大器, 可提供高输出阻抗小讯号的放大及小电流的电压转换
• 　　1.2V低温飘系数参考电压源输出，具有Push-Pull驱动能力，可提供传感器驱动电压
• 　　10mA低压差稳压电源输出，可有4种不同输出电压选择
• 　　4x20 LCD液晶驱动器

　　　                     Static、1/2、1/3、1/4 Duty及1/2、1/3 Bias软体选择

　　　                     内建Charge Pump稳压线路，提供4种LCD偏压

• 　　8-bit Timer A
• 　　16-bit Timer B模组具Capture/Compare 功能
• 　　16-bit Timer C 模组具PWM/PFD波形产生功能
• 　　串列通讯SPI模组

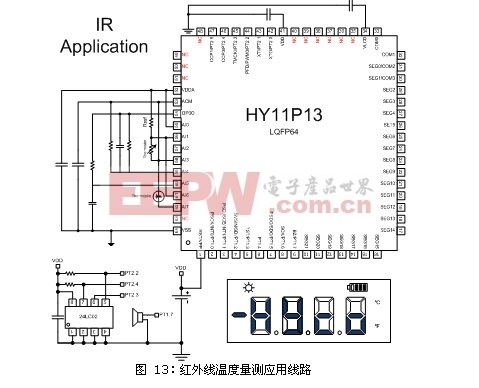

　　四、参考线路
