红外线感测器应用说明
- Thermopile：

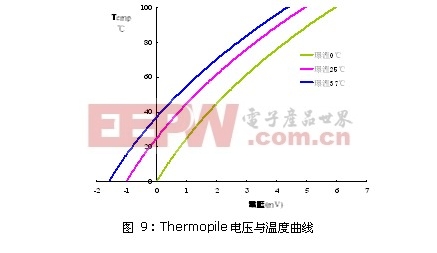

输出小电压，其电压值由目标物温度及Thermopile所在环境温度决定(图9)。建议解析度0.01℃的精准度。使用于环温25℃校正时绝对误差在±0.03℃内。其为半导体材料制作而成的感测器，故容易受温度而影响其测量数值。良好的IR Sensor 其 Thermopile 的数学模式如下
………….公式(1)
Vout：Thermopile 输出电压
K：Sensitivity of Thermopile
Tt：Target Temperature (℃)
Ta：Ambient Temperature (℃)
Good Thermopile 会有以下两个特性
Ø Tt=Ta时, Vout=0
Ø K为常数, 不随环境温度而改变
- Thermistor：

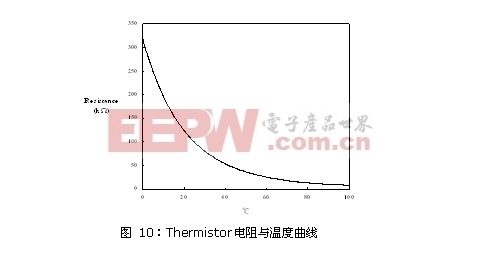

随其所在之温度改变而有电阻变化(图10)，用来监视IR sensor内部温度。在此亦称之为量测时的环境温度。建议测量误差及重复性< 0.05°C。
Thermistor的数学模式如下
………….公式(2)
Rth(T)：Thermistor 变化电阻值
B：Sensitivity of Thermistor
R25：25℃电阻值
三、紘康科技HY11P系列简介
利用红外线传感器(IR sensor)做为温度讯号的撷取来源，转换为电阻与微小电压讯号输出，再经由紘康科技的单片机“HY11P13”量测讯号、运算、数位输出显示，如图 11，以最少的元件达成非接触式红外线温度量测方案。
