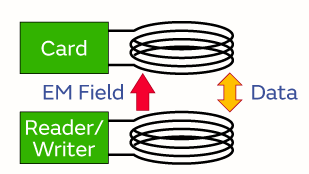

近年来，在手机、平板电脑等小型移动设备中搭载NFC功能的产品越来越多。NFC是近距离无线通信(Near Field Communication)的略称。利用频率13.56MHz的磁场，通过靠近专门的读/写以及搭载设备，能够简单通信的功能。NFC的通信距离10cm左右。

什么是近距离无线通信(NFC)?

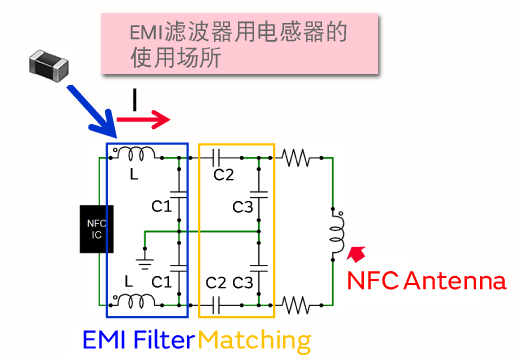

NFC天线和控制IC间的代表性电路的概略图如下图所示：

NFC电路概略图

LC滤波器由作为天线和控制IC间的低带通滤波器组成。这个LC滤波器通过截断高频插入，只使NFC的工作频率13.56MHz的信号有效传播。

NFC电路设计时电路中使用电感器进行阻抗匹配，上述LC滤波器对阻抗匹配有影响，所以要求电感器的电感值狭窄偏差值范围在(+/-5%以内)。

点击图片了解 村田NFC电路用电感器 产品详情

NFC用电感器的选择要点

NFC用电感器中有13.56MHz的大振幅电流流入，因此，和普通匹配用电感器的选择要点有所不同。 在此说明NFC电路的特征和电感器选择要点。

以往的NFC控制IC以通信时输出比较小的IC为主流。但是要安装在移动设备上，NFC用天线要进一步小型化，若电流振幅仍然很小的话，NFC通信功能会降低。因此，为了实现高NFC通信功能，要不断增加通信时输出大的IC。NFC用电感器的选择方面，即使高电流振幅，电感值也不会发生变化是非常重要的。

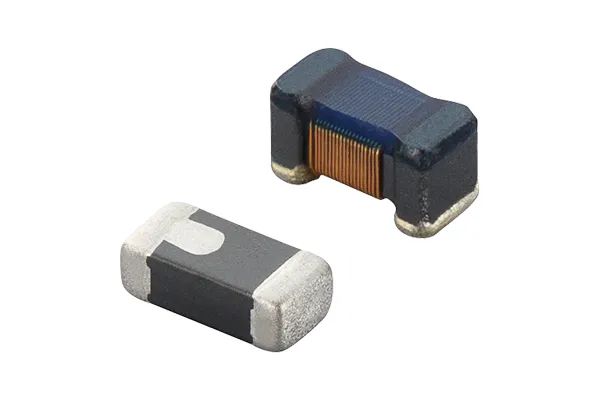

我们对比了村田的三款电感器。LQW18CNR16J00（绕线型）、LQM18JNR16J00（多层型：新）和LQB18NNR22J10（多层型：旧）的电感器的电流振幅依存性如下图所示。NFC通信时，具有约100~700mApp电流振幅的交流电流流入电感器。LQB18N在400mApp时约变成2倍的电感值，而LQW18C和LQM18J实现了即使是超过1App，电感值也不会发生变化的特性。

LQW18C、LQM18J、LQB18N相对于电流振幅的电感值的变化率比较

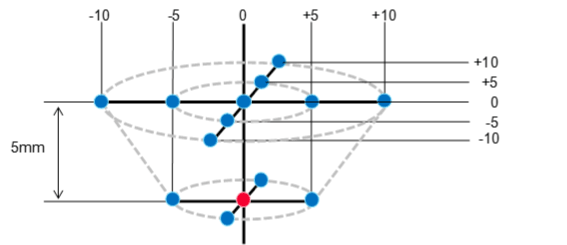

LQM18J不仅在通电时电感值不发生变化，而且显示出良好的NFC通信性能。如下图所示，通过NFC论坛（制定NFC标准规格•常用规格的业界团体）的通信功能试验的测量点中的红色点检测通信功能。

NFC论坛标准的通信功能测量系统中的测量点

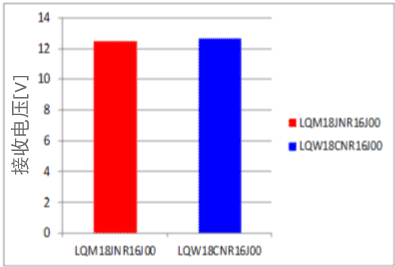

LQW18C和LQM18J的通信功能检测结果如下图所示。在此试验中4.1V线是合格标准，可以说电压越高，NFC通信功能越好。LQM18J能够确保与LQW18C具有同等NFC通信功能。

LQW18C和LQM18J的通信功能测量结果

NFC用电感器贴装时的要点

NFC用电感器贴装时的注意事项是电感器间的耦合。

伴随着智能手机等移动设备的高机能化，电子元件的贴装密度不断上升。NFC用电感器必须在2个组件上使用，一旦使用没有套芯的绕线型电感器等无电磁屏蔽构造的电感器时，各个线圈产生的电磁互相干扰，电感器性能可能发生变化，信号可能不稳定。因此，使用没有电磁屏蔽的电感器时，必须有足够的间隔进行贴装使彼此没有干扰。

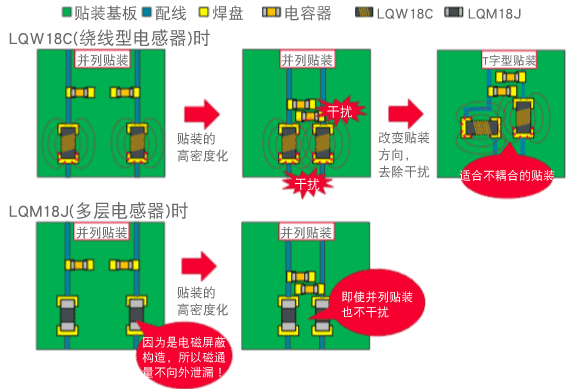

因为LQW18C是开磁路构造，所以磁通量会向元件周围泄漏，高密度贴装时，磁通量干扰电感器，特性有可能发生变化。因此有必要使安装在T字型的电感器之间不受电磁干扰。（下图）

电感器贴装时的要点

一方面，使用具有电磁屏蔽的多层铁氧体型电感器时，大部分磁通量被屏蔽在元件内部，所以很难干扰外部，即使是更小的间隔进行贴装也不会发生干扰问题。因此，需要高密度贴装时，使用像LQM18JN系列的电磁屏蔽型的电感器是非常合适的。新研发的LQM18J是电磁屏蔽构造，电磁不会泄漏在元件周围。因此，高密度贴装时可进行并列贴装，能够减少贴装空间。

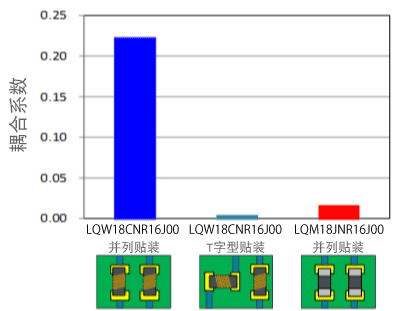

事实上电感器间距离为200um时，LQW18C并列贴装、T字贴装，LQM18J并列贴装时的耦合系数的差异如下图所示。LQW18C并列贴装时，电感器间紧密结合，能够实现LQW18C的T字型贴装时和LQM18J并列贴装时，电感器间不耦合的状态。

并列•T字贴装时的电感器间的耦合

结 论

NFC电路中电感器作为匹配用，电感值的狭窄偏差规格、大振幅电流通电时的电感值的稳定性、高密度贴装要求具有与外部的电磁耦合对策的特性。多层型电感器LQM18J系列是具备这些条件的小型电感器，是能够推荐用于NFC 的电感器。
